1、系統介紹：
KJ427煤礦壓力位移無線監測系統集成了中國科學院宋振騏院士“以巖層運動為中心”的實用礦山壓力控制理論和研究方法體系，實現煤礦專業化礦壓監測手段與計算機檢測技術、數據通訊技術和傳感器技術融為一體。系統實現了復雜環境條件下對頂板工作狀況的自動監測和分析。系統提供各種實時曲線圖、報表及統計分析，尤其是工作面及超前支承壓力分布三維云圖更可直觀形象展現歷史壓力分布情況，監測數據實時傳送至遠程專家御景平臺，對煤礦實時數據進行遠程分析，實現遠程會(huì )診，盡早發現礦井安全除患，為煤礦安全生產保駕護航。

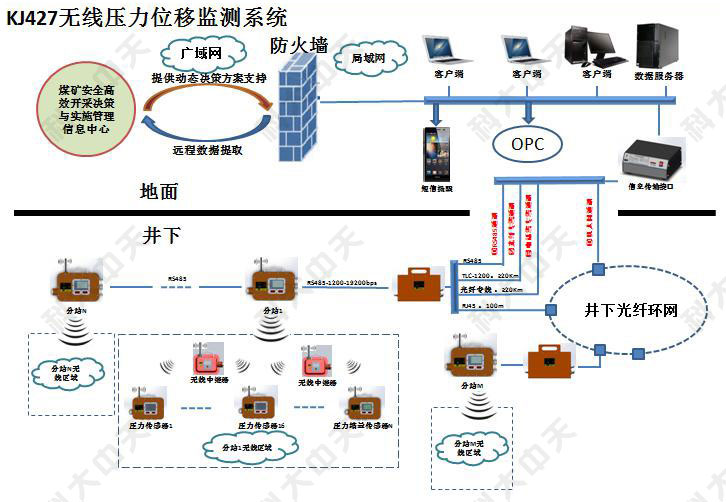

2、監測系統設備布置圖：
3、主要技術參數
分站到接口的通訊方式
通訊方式 | 通訊波特率 | 通訊距離 |
RS485 | 1200—19200bps可設 | ≥10Km |
以太網 | 1200—19200bps可設 | 100m |
光纖專線 | 1200—19200bps可設 | ≥20Km |
TLC-1200 | 1200bps | ≥20Km |
傳感器到分站的通訊方式
通訊方式 | 通訊波特率 | 通訊距離 |
RS485 | 4800bps | ≥10Km |
無線通訊 | 115200bps | 500m可視 |

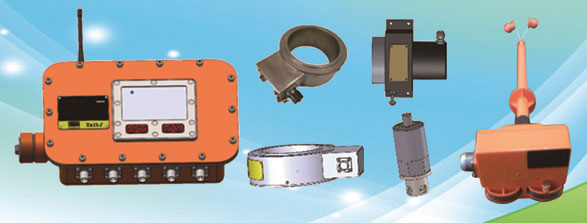

4、監測儀器展示：

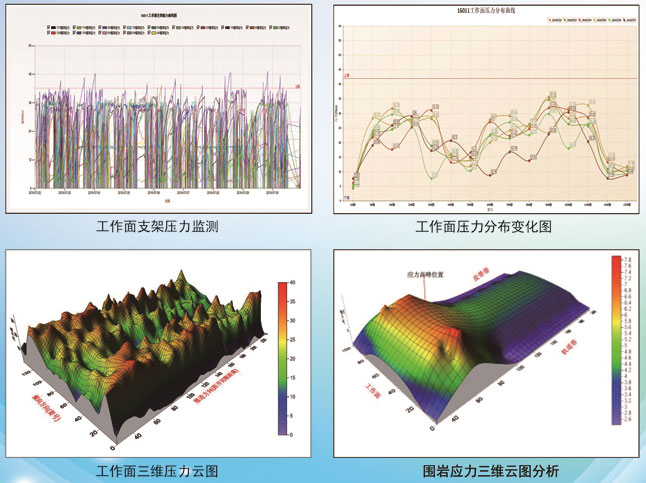

5、監測數據展示：
